控制模块集成一键总开功能、消防联动功能，可以根据照明场合，灵活配置功能。
一、概述
控制模块可以广泛应用于酒店、场馆、火车站、停车场、机场、商业大楼、餐厅等照明场。控制模块集成一键总开功能、消防联动功能，可以根据照明场合，灵活配置功能。支持本地按键控制，人机交互性好。支持网关通信，可通过上位机、手机app实现远程控制和配置场景一键配置。
二、产品功能
1、具有一键总开/消防联动功能。
2、数码管配置，简约轻量。
三、技术指标
1、工作电源：AC220V
2、回路输出：2、4、6、8、10、12、14、16路
3、安装方式：导轨安装

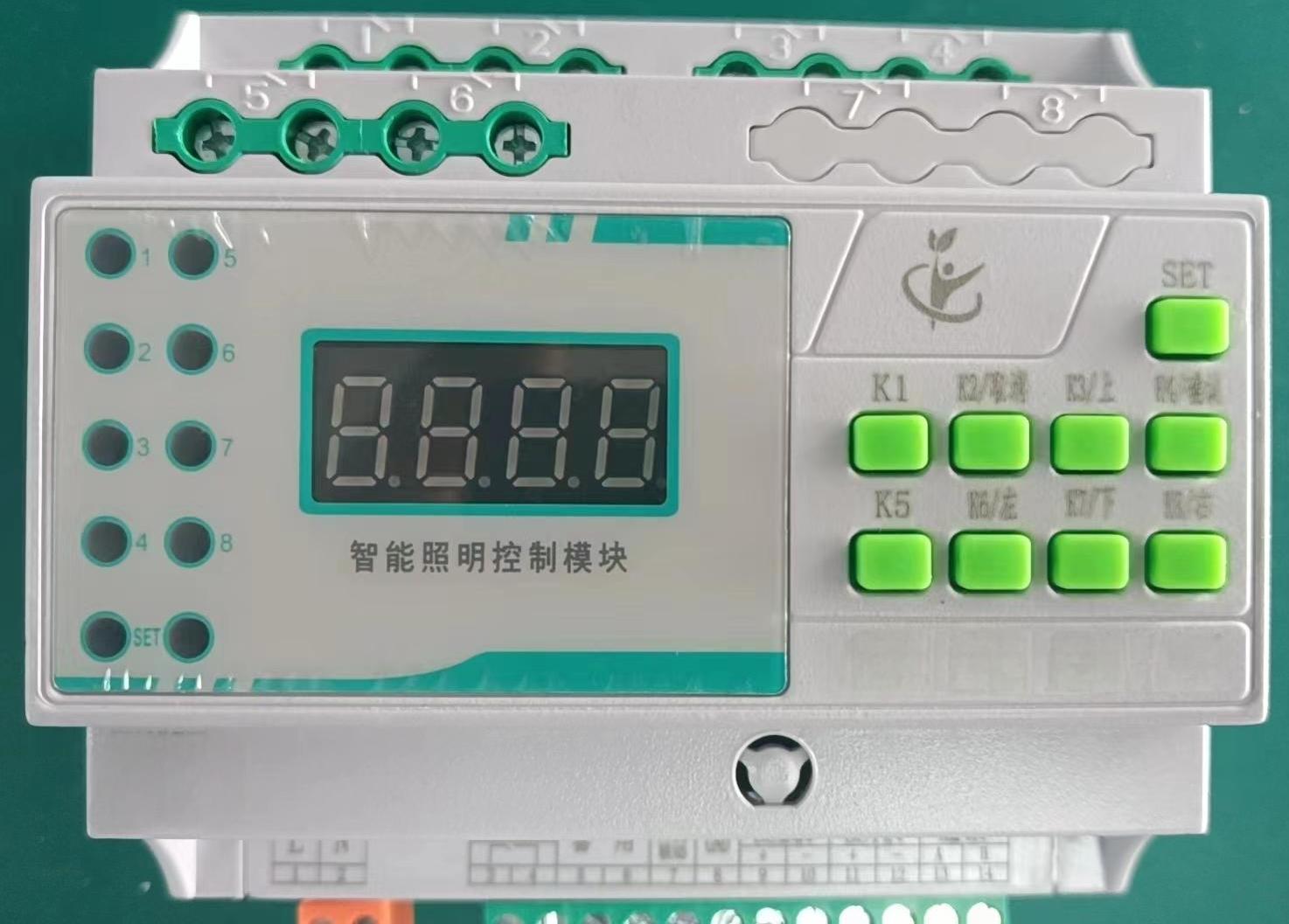

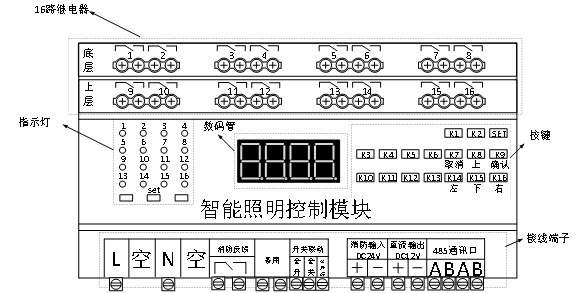

四、面板说明
五、功能说明及配置
名称 | 功能 |
SET键 | 切换设置模式和开关模式，SET指示灯亮，进入设置模式 |
K4(取消) | 进入设置模式后，作为取消设置键 |
K6(确认) | 进入设置模式后，作为确认设置键 |
K5(上) | 进入设置模式后，作为“上”设置键 |
K11(下) | 进入设置模式后，作为“下”设置键 |
K1(左) | 进入设置模式后，作为“左”设置键 |
K16(右) | 进入设置模式后，作为“右”设置键 |
K1-K16 | 进入开关模式后，作为开关控制，单击切换继电器状态。 |
全开组合键 | 进入开关模式后，同时按下“确认”键和“右”键 |
全关组合键 | 进入开关模式后，同时按下“上”键和“下”键 |
名称 | 作用 |
灯1-灯16 | 灯亮表示对应继电器闭合，灯灭表示对应继电器断开。 |
SET灯 | 灯亮表示模块进入设置模式，灯灭表示模块进入开关模式 |
端子说明
名称 | 定义 |
L | 火线端子 |
N | 零线端子 |
消防反馈 | 接入24V消防输入信号，输入信号，继电器闭合 |
开关联动 | 全开全关二选一接入开关一端，开关另一端接入公共端 |
消防输入 | 消防输入24V直流电压 |
直流输出 | 直流输出12V供电 |
485通讯 | 485通讯端口，用于连接485 |
六、控制参数设置
数码管字符 | 功能说明 | 字符范围 | 详细功能定义 |
A | 模块地址 | 1-252 | 同一个网关下连接的模块地址不能设相同的编号 |
B | 开机状态 | 1：记忆 | 模块接通工作电压时，所有回路保持上次断电的工作状态。 |
2：全开 | 每次模块接通工作电压时，所有回路全开。 | ||
3：全关 | 每次模块接通工作电压时，所有回路全开。 | ||
C | 消防联动 | 1：强切 | 当消防24V电压输入时，所有回路断开。 |
2：强启 | 当消防24V电压输入时，所有回路接通。 | ||
D | 波特率 | 1：19200 2：9600 3：4800 4：2400 | 出厂默认：19200 |
E | 全开延时 | 0-20(0-2s) | 设置全开或全关时回路之间的开启或关闭间隔。 |
F | 恢复出厂设置 | 0、1 | 0：代表无效；1：表示恢复出厂设置 |
0 | 协议 | 0、1 | 0：标准485；1：非标485协议 |

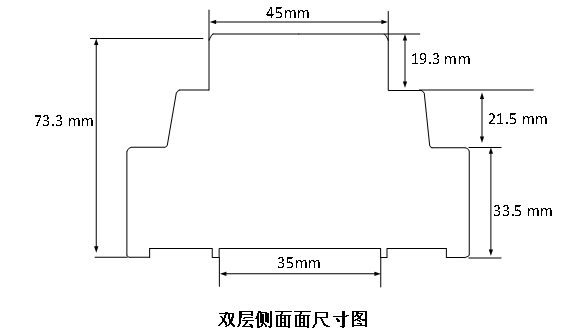

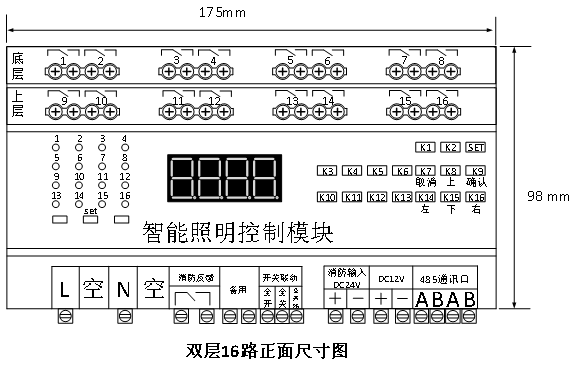

七、产品尺寸

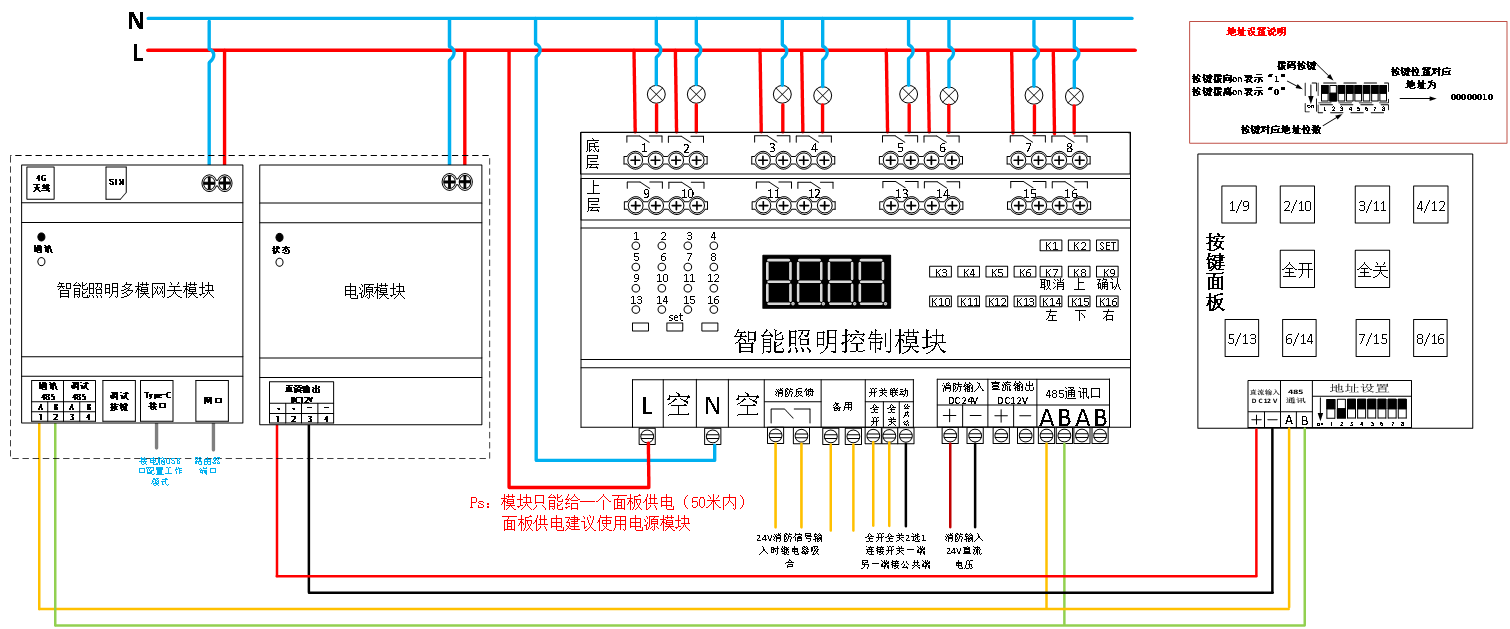

八、简易接线安装图
九、型号说明
