一、概述

本仪器拥有全新的信号处理技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点，广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业，适用酸、碱、盐、防腐、高温、防爆等各种领域。可通过4~20mA或RS485（自定义协议或Modbus协议）与各品牌PLC系统或二次控制系统连接，为工业的自动化运行，提供实时的液位数据。

二、特点

稳定可靠：我们在电路设计时从电源部分起就选用高质量的模块、关键元器件的采购选择高稳定可靠的器件，完全可以直接替代国外进口仪表。

软件技术：声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，具有动态思维、动态分析的功能。

精度高：我公司拥有的声波智能技术，使超声波液位计的精度大大提高，液位精度达到±0.3％，具有较强的现场抗干扰功能。

故障率低、易安装、易维护：本仪器是一种非接触式仪表，不跟液体直接接触，因此故障率较低。仪表提供多种安装方式并完全可以通过本手册进行仪表标定。

多种防护：仪表的防护等级达到IP65；电路部分分别有隔离保护功能，以防止短路，雷击等破坏整套仪表。

三、技术指标

量程：0-15m(大量程可定制，

盲区：0.35m～0.5m）；

供电电压：DC12V、DC24V/AC220V防雷装置内置；

模拟输出：4～20mA(选配1-4路继电器输出)；

数字输出：RS485、Modbus协议或定制协议；

测距精度：0.5%；

主机显示：LCD显示(分辨率1mm);

传感器耐压：<0.1MPa;IP65;

环境温度：-40℃～80℃；

四、仪器安装

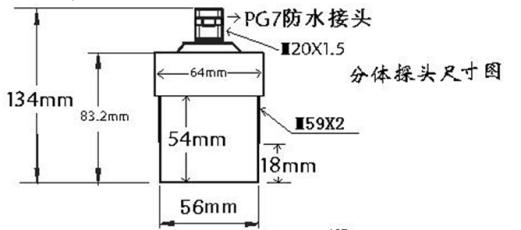

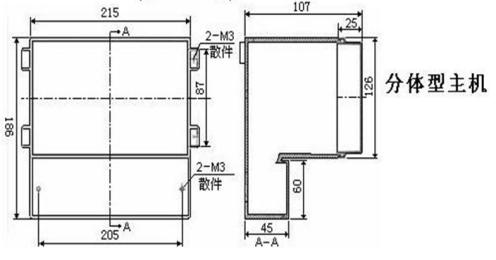

1.仪表外形尺寸

注：仪表尺寸或传感器尺寸会根据型号的不同而有所改变，若有不同会预先告知。

2.分体型主机安装方式：室内安装：可直接固定在墙上，壁挂式安装。

                                       室外安装：需要加配不锈钢防护箱子。

传感器安装方式：

支架安装：在被测液体上方水平固定L型支架，用螺丝将液位仪固定在支架上。

法兰安装：安装时，先将法兰固定在铁板或盲板上，然后将仪表固定在法兰上。

3.仪表安装原则：

A.换能器发射面到最低液位的距离，应小于选购仪表的量程。

B.换能器发射面到最高液位的距离，应大于选购仪表的盲区。

C.换能器的发射面应该与液体表面保持平行。

D.换能器的安装位置应尽量避开正下方进、出液口等液面有剧烈波动的位置。

E.若池壁或罐壁不光滑，仪表需离开池壁或罐壁 0.5m 以上。

F.若换能器发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。

4.安装注意事项

A.仪表外壳需与大地可靠相连。

B.电线、电缆保护管，要注意防止积水过多。

C.仪表虽然自身带有防雷器件，但在多雷地区使用时，在仪表的进出线端另外安装专用的防雷 装置。

D.仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出或低于仪表正常使用环境温度时，需对本仪表加设防高、低温装置，防止仪表提前老化，影响正常使用。

五、仪表接线

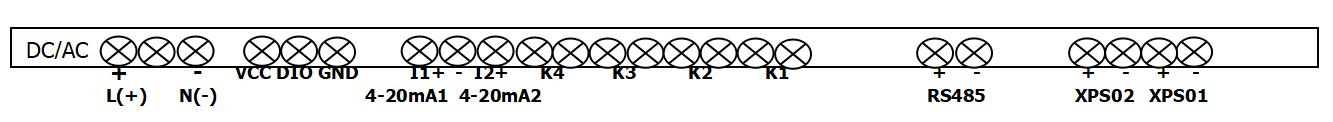

拧开接线盖即见仪表的接线板，如下图所示：

接线柱说明：

备注:

a.仪表电源：AC220V 或 DC24V 根据用户选定，DC24V 电源请注意正负极；

b.4～20mA 电流输出标配为一路输出，最大负载应小于 500 欧姆；

c.继电器输出根据用户要求配置几路;(非标配)

d.传感器接入常规为一路, XPS02 或 XPS01 任选,” +”接 BA-2 二芯专用电缆高频线，”-” 接 BA-2 二芯专用电缆屏蔽线;

e.RS485 根据用户要求选配.（非标配）

BA-2 二芯专用电缆说明：（如右图）

BA-2 专用电缆的长度应（分体机专用）≤50 米.

六、仪表操作说明

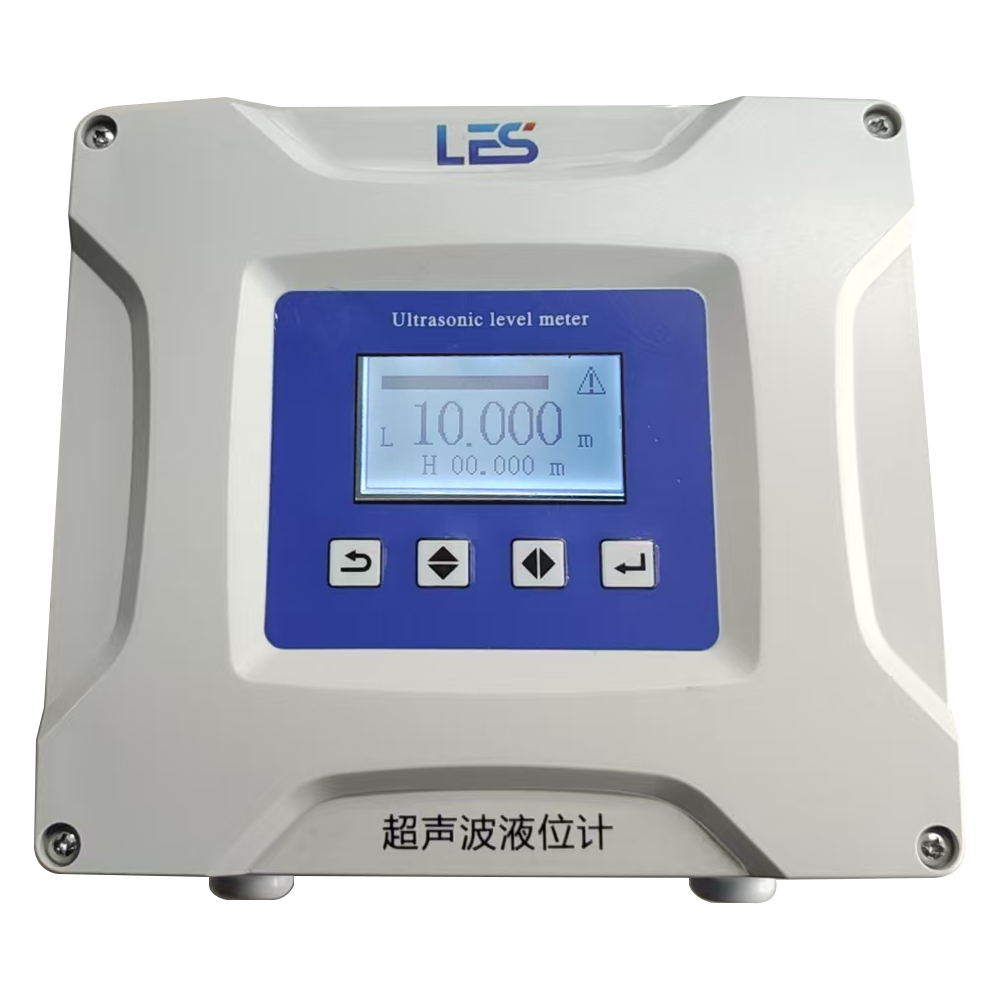

1.操作面板（如下图）

          操作面板

仪表设置按键说明：

返回退出键。在设置仪表时，该键，可退出本级菜单，返回到上一级菜单，或返回主界面。

数字修改键。在设置仪表时，该键，可对仪表数字进行修改。（注：修改顺序为0~9数字循环）

光标移动键。在设置仪表时，该键可循环移动光标。

确认键。在需要对仪表进行设置时，长按该键2秒可进入仪表设置状态；进入菜单设置时，修改菜单参数后按该键进行确认。
