一、概述

        感谢您选购本公司超声波液位差计！超声波液位差计采用毫米波雷达组件：射频单元、处理单元，印制板天线及信号转换板构成，毫米波雷达可穿透光照、降雨、扬尘、雾或霜等障碍探测目标。全新的信号处理技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等     特点，广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业，适用酸、碱、盐、防腐、高温、防爆等各种领域。可通过420mA或RS485（自定义协议或Modbus协议）与各品牌PLC系统或二次控制系统连接，为工业的自动化运行，提供实时的液位、物位数据。

二 、特点

稳定可靠：我们在电路设计时从电源部分起就选用高质量的模块、关键元器件的采购选择高稳定可靠的器件，完全可以直接替代国外进口仪表。

软件技术：雷达智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，具有动态思维、动态分析的功能。

精度高：我公司拥有的雷达智能技术，使液位计的精度大大提高，液位精度达到±2mm，具有较强的现场抗干扰功能。

故障率低、易安装、易维护：本仪器是一种非接触式仪表，不跟液体直接接触，因此故障率较低。仪表提供多种安装方式并完全可以通过本手册进行仪表标定。

多种防护：仪表的防护等级达到IP67；电路部分分别有隔离保护功能，以防止短路，雷击等破坏整套仪表。

三、技术指标

量程：0-40m(大量程可定制，盲区：0.1m～0.5m）；

测距精度：±2mm；

供电电压：DC9-36V/AC220V防雷装置内置；

主机显示：LCD显示(分辨率1mm);

模拟输出：4～20mA(选配1-2路继电器输出)；

传感器耐压：<0.2MPa;IP67;

数字输出：RS485、Modbus协议或定制协议；

环境温度：-40℃ ～ 80℃；

四、仪器安装

1.主机尺寸及安装方式（图1、图2）

             图1、主机面板尺寸                                    图2、主机厚度尺寸

主机安装方式：a、室内安装可直接用挂件固定在墙上，壁挂式安装。

                         b、室外安装：需要加配不锈钢防护箱子，以防止液晶显示屏过度老化。

2.传感器尺寸及安装方式

      传感器尺寸（图3）

注：传感器尺寸可根据现场工况要求进行定制。

3.安装方式

水池安装（一般采用L型支架安装方式，图4）

              图4、水池安装

a、 传感器安装位置应尽量与水池内壁保持一定距离（>50cm以上），防止电磁波碰到池内壁突点造成多次回波；探头发射面与被测水面保持绝对的平行；

b、 安装高度应小于仪表出厂量程；

c、 最高水位即仪表所能测出的上限量程；

d、 盲区（0.1-0.5m）范围仪表测不出水位；

e、 L指实际水位高度；H指空气高度（距离）。

拱形顶储罐安装（一般采用法兰安装方式，图5）

           图5、储罐安装

原则：（同水池安装方式）

注：传感器安装于拱顶储罐时，最好不要安装在储罐拱形最高点，（如图所示①）此安装位置容易造成电磁波多次回波现象；正确位置应该安装于储罐半径的2/3或1/2处。

法兰带接管安装（图6）

         图6、法兰带接管安装

原则：（同水池安装方式）

注：传感器安装于法兰带接管时，探头电磁波发射面应低于法兰接管高度的最底部，使电磁波发射面伸进储罐顶内；

带有进料口安装（图7）

原则：（同水池安装方式）

注：传感器安装于带进料口储罐或水池时，应避开进料口处。以防止电磁波碰到进料水柱而产生数据波动。

图中①为正确的安装位置。

          图7、带有进料口安装

导波管方式安装（图8）

            图8、导波管方式安装

原则：（同水池安装方式）

注：传感器安装于带搅拌的发应釜或储罐时，需要加装旁通管安装，以减少液面波动而影响测量；当传感器安装于测量空间相对比较狭小或液面泡

沫层相对较厚的工况时，需要加装导波管。旁通管与导波管建议管径>DN100以上，具体根据现场实际测量范围来选定，量程越大选择管径越大。

五、仪表接线

1.主机结构（图9）

固定挂件：用于主机挂壁式安装；

电气接口：用于主机穿线进口，完成后请拧紧防水接头；（常规为两孔）

仪表接线端子：用于主机各功能接线；

仪表前盖固定螺丝孔：主机接线时打开，完成接线后拧紧固定螺丝。

            图9、主机结构

2.接线面板（图10）

图10、接线面板

接线柱说明：

备注: a.仪表电源：AC220V或DC24V根据用户选定，DC24V电源请注意正负极；

b.模拟输出：4～20mA电流输出标配为mA1 一路输出，最大负载应小于500欧姆；

c.继电器输出：根据用户要求配置几路,差计时最多带两路继电器K1、K2输出;(非标配)

d.传感器1、传感器2：根据出厂时传感器的颜色对应接线（请勿接错端子，容易损坏传感器）

e.通讯输出：RS485根据用户要求选配.（非标配）

六、仪表操作说明

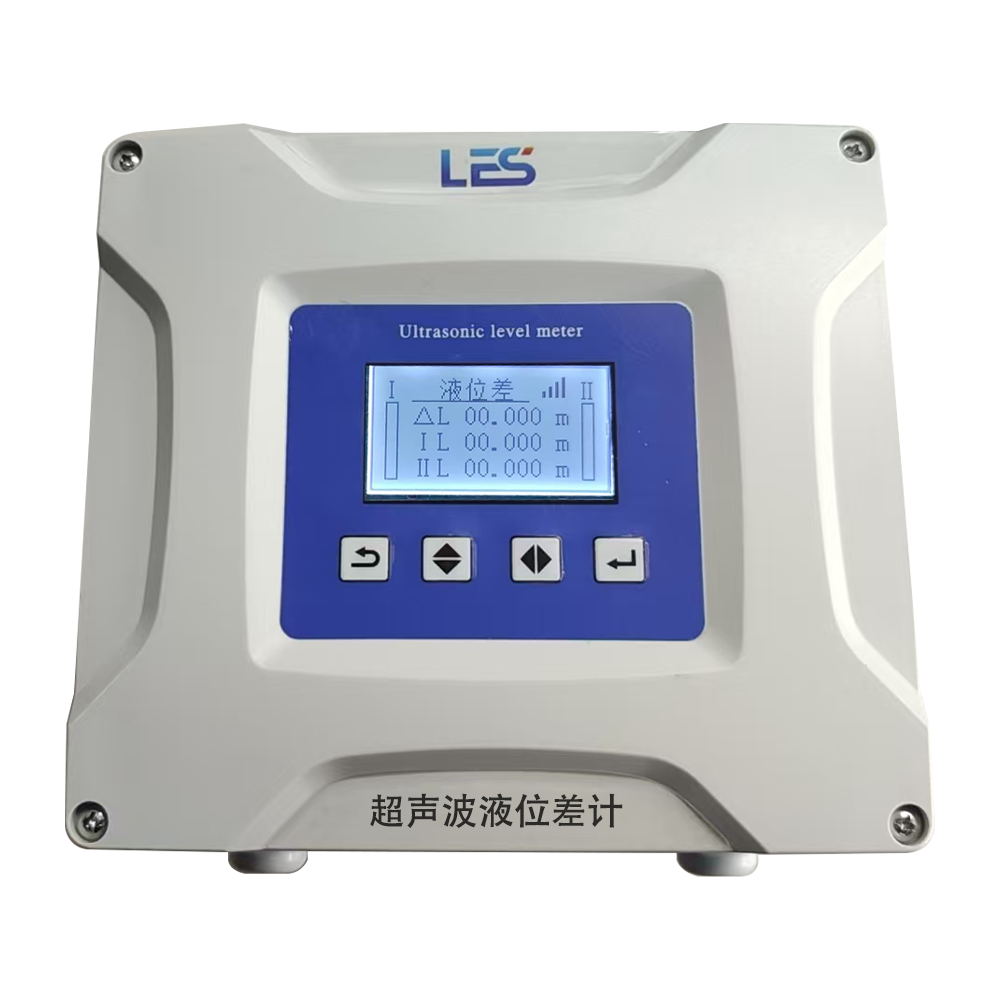

1.操作面板（图11）

      图11、操作面板

仪表设置按键说明：

返回退出键。在设置仪表时，该键，可退出本级菜单，返回到上一级菜单，或返回主界面。

数字修改键。在设置仪表时，该键，可对仪表数字进行修改。（注：修改顺序为0~9数字循环）

光标移动键。在设置仪表时，该键可循环移动光标。

确认键。在需要对仪表进行设置时，长按该键2秒可进入仪表设置状态；进入菜单设置时，修改菜单参数后按该键进行确认。

七、型号说明
